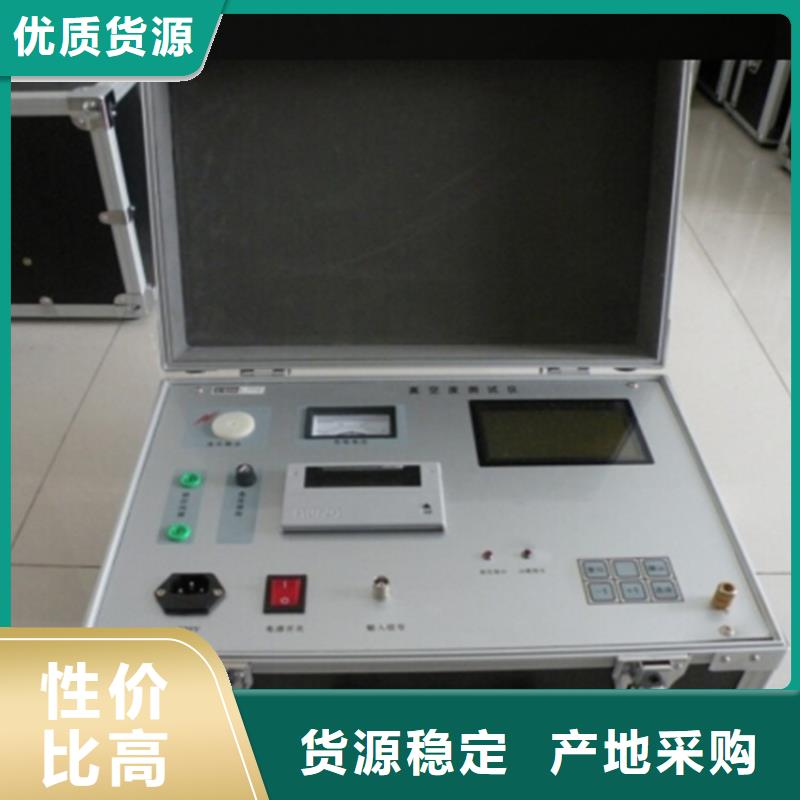

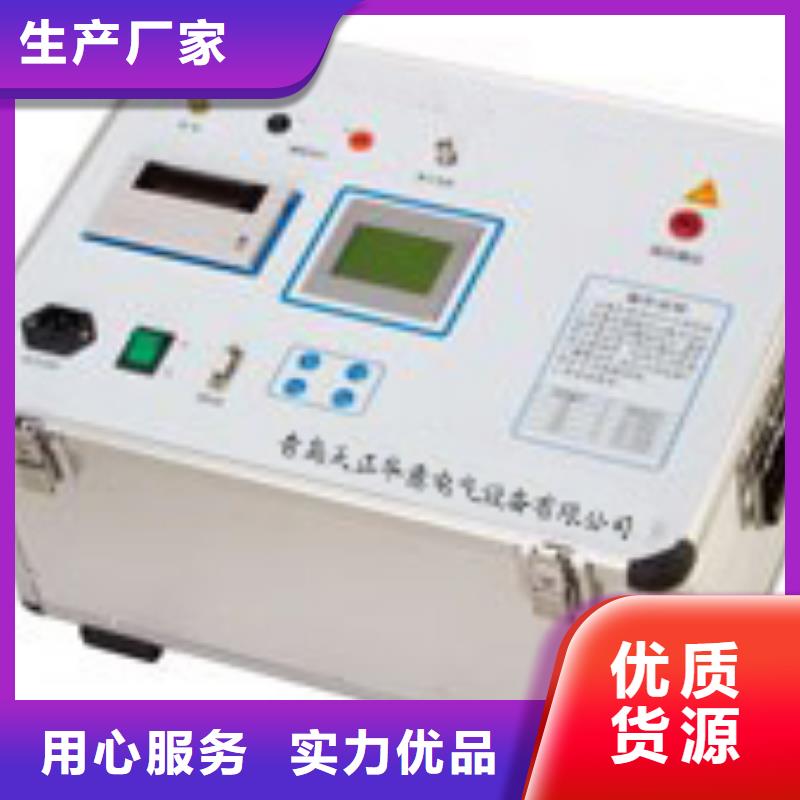

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注：1．仪器接地端；7. 液晶显示器离子电流端；电源插座；3．磁场电压-；9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端； 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

真空度开关测试仪是目前国内能的真实检测真空含量的少数品牌之一。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上准确性更高，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器采用二次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。目前，该仪器中已存有35条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。该仪器质量过硬，性能可靠，造形美观，使用方便。性能特点：1、基于电离电荷的采样技术真空度测试仪均采用基于电离电荷的采样技术。我公司专家在磁控放电的研究中发现：在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室内的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值仅有概率上的相关间接关系。因此，我公司首创了基于电离电荷的采样技术，显著提高了真空灭弧室的真空度计量的准确性。2、高低压管型测试本机另外对测试电压输出应用了两个档位(高压3万低压2.5)，因此可对高低压不同的各类管型时行有效测试。

真空度开关测试仪本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。二、技术指标1、检测对象：各种型号真空开关管。2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。3、适用范围：本仪器为一机多用型，可测多种型号真空开关。4、检测范围： 10-5—10-1 Pa 5、测量精度： 10-5—10-4 Pa ， 10％ 10-4—10-3 Pa ， 10％10-3—10-2 Pa ， 10％10-2—10-1 Pa ， 10％6、磁场电压： 1700V7、脉冲电场高压：30KV8、测试真空度时开关管开距：正常使用开距。9、使用环境： -20℃~40℃10、主机重量：24kg11、外形尺寸：410×320×370(mm)12．采样器：磁控线圈三、仪器测试原理将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。
